AF0813系列切阀泵

13:1 比例
8英寸气动发动机
最大流量：12.2加仑每分钟（46.3加仑每分钟）
最大流体压力：1900 psi。

切阀泵设计用于在复杂应用中输送中高粘度流体。

作为该系列的主力，ARO®切阀泵设计用于输送中高粘度流体，流量从15,000 cP到超过1,000,000 cPs，输送速率可达12.2加仑/分钟（46.3升/分钟）。

切阀泵的应用优势：

挤出：切阀泵是主力——能够以所需的压力和流量将粘性胶、密封剂、填缝剂和重润滑剂输送到涂布点。

转运与供应：根据型号不同，部分切阀泵的流量可达12.2加仑/分钟，确保重油脂、墨水及其他粘性物质的高效输送。

切阀泵的材料优势：

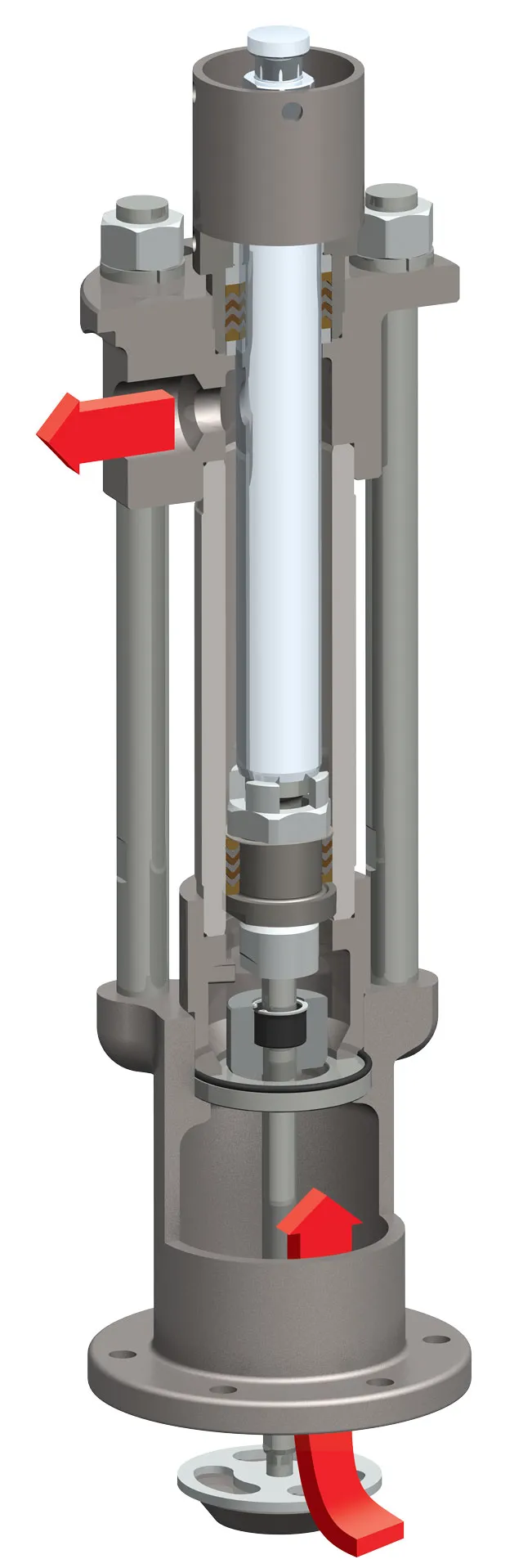

切阀泵有一个启动活塞，用来“送料”到泵中。它们通常与从板配合使用，用以将材料压下。这防止了因通道流失而导致的引气损失——即泵入口因高粘度材料在移除时未达到水平而形成的空腔（塌陷性）而被空气包围的情况。

细丝材料：切阀泵具有机械的平面阻挡，以克服难以被切断并附着的材料。
粘度材料：切阀泵选择有高比，以产生所需的流体压力，使材料在潮湿时能粘附软管和设备。

ARO-Zh-Product-Photo-Exterior-left-af0813-V2

可选型号

泵模型**	下泵模型材料	柱塞材料	上层填料	下层填料	下泵模型	泵服务套件
AF0813S11FF44	碳钢	镀镍	碳钢配硬铬	UHMW-PE	UHMW-PE	66236-C4E-B
AF0813S11GF44	碳钢	镀镍	碳钢配硬铬	UHMW-PE/Leather (Staggered)	UHMW-PE	66236-P4E-B
AF0813S11HF44	碳钢	镀镍	碳钢配硬铬	UHMW-PE/Leather (Staggered)	UHMW-PE	66236-F4E-B
AF0813S11PF14	碳钢	镀镍	碳钢配硬铬	聚氨酯	UHMW-PE	66236-J3E-B

Specifications

规格

比率	13:1
行程	6英寸（15.24厘米）
物料入口	法兰安装
物料出口	1-1/2英寸 NPT（F）
进气口（female）	1/2英寸 NPT（F）
进气口压力范围 psi（bar）	30 - 120 (2.1 - 8.3)
流体压力范围 psi（bar）	390 - 1900 (26.9 - 131.0)
最大循环次数/分钟	70
位移/循环立方英寸（cm3）	40.4 (662.0)
每加仑循环数（L）	5.7 (1.5)
流量 @ 60 周期 gpm （L/min）	12.2 （46.3）（@70 周期）
噪声水平 @ 60 psi dBA	86.8
重量 × 磅（kg）	125.5 (56.9)
集装箱适用性	远程安装

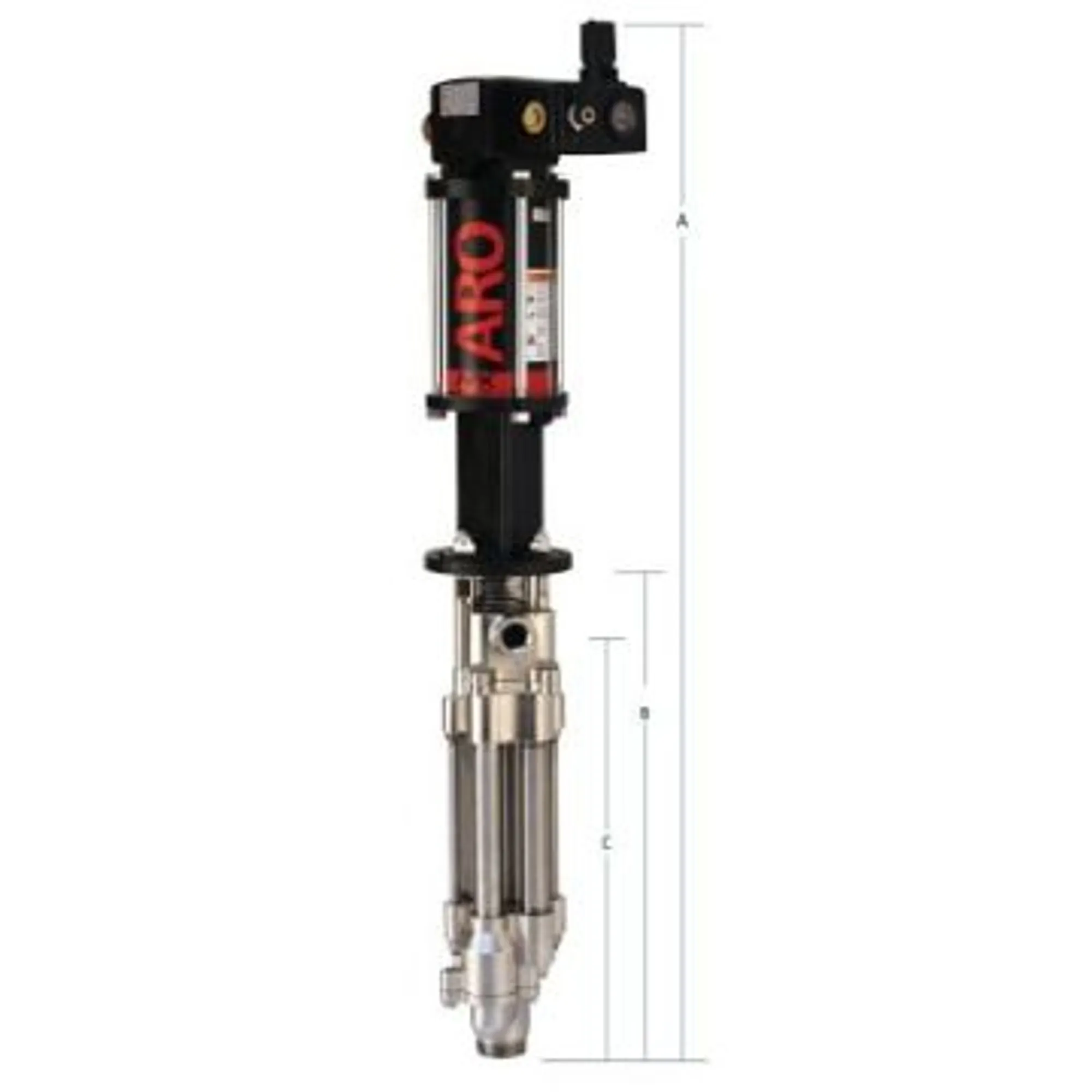

尺寸

A 1 in (mm)	54.40 (1381.71)
B in (mm)	31.34 (796.11)
C in (mm)	19.94 (506.40)

ARO-Zh-Product-Photo-Exterior-left-af0813-V3

ARO-Zh-Product-Photo-Exterior-left-af0813-V4

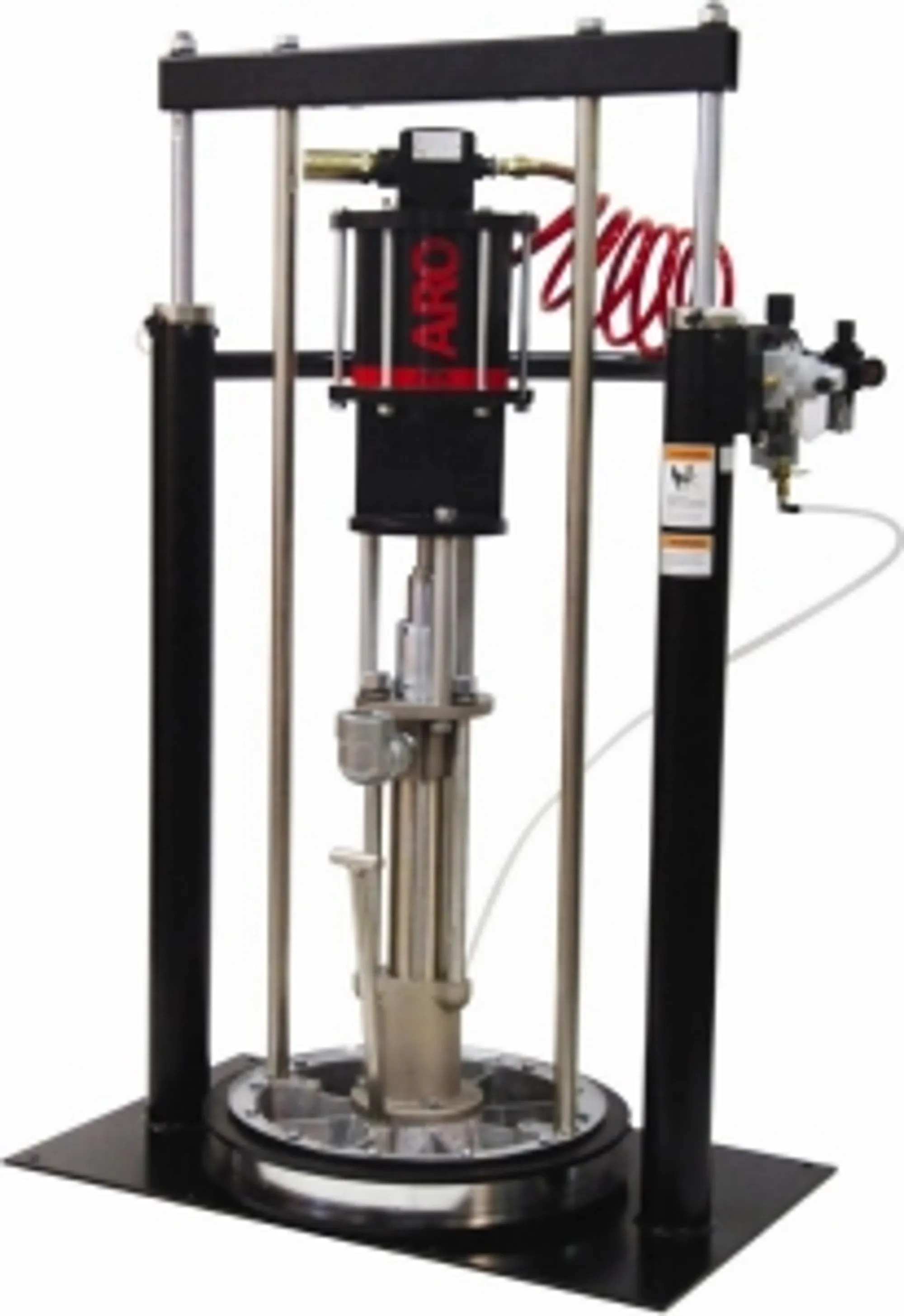

ARO-Zh-Product-Photo-Exterior-left-af0813-V5 — TPX 系列双柱升降机 55 加仑

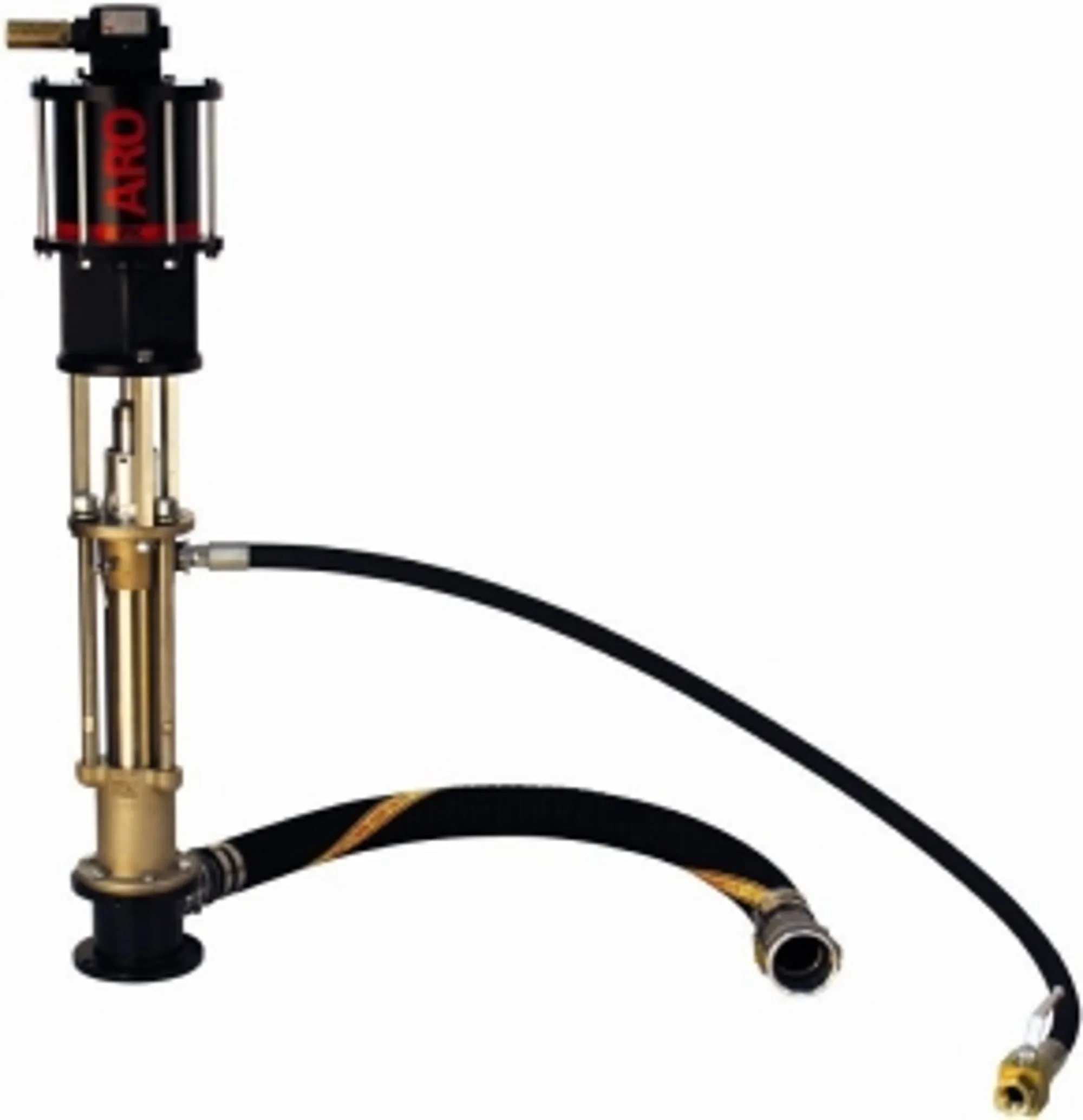

ARO-Zh-Product-Photo-Exterior-left-af0813-V6 — FMX系列落地安装

型号编号	包装类型	泵模型	冲压/升力模型	型号	规格	材料
TP0813S51HF44AA2	55加仑双柱液压千斤顶	AF0813S11HF44	RM552S-C	66517-1	双唇	聚氨酯
型号编号	包装类型	泵模型	落地安装套件	球阀	物料供应软管	带配件的材料软管
FM0813S11PF14001	落地安装	AF0813S11PF14-1	65139	67073	628088-7	628089-6

推荐配件

挤出枪
651500 适用于超过200,000 cP 3/8英寸（F）的材料
651533 低至中粘度流体的1/4英寸 NPS（M）入口

挤出枪喷嘴套件
66541-6 孔径 0.063英寸（1.63毫米），66541-9 孔径 0.093英寸（2.36毫米），
66541-2 孔径 0.125英寸（3.17毫米）

旋转
636085直式，3/8英寸（米）x 3/8英寸（F）/氯丁橡胶织物 / 最大工作压力
8,000 psi（552 bar）636088 Z-360°，3/8“（米）x 3/8” （F）/氯丁橡胶织物 / 8,000 psi（552 bar）最大工作压力
75364 直式，651533适用于枪械 / 1/4“-18 NPTF 至 1/4”-18 NPSM / 最大工作压力 10,000 psi（690 bar）

材料过滤器
1“ F（2）进气口 3/8” F （3）出口 / 最大 6,000 psi（414 bar） / 碳钢
651418-40-B 适用于 40 网（375 微米） 651418-70-B
用于 70 网目（200 微米）

3/4英寸流体压力调节器
651780-C1B-B 调节压力 750 – 2,500 psi（52 – 173 bar） / 6,000 psi（414 bar）最大进气口 / 碳钢
651780-C3B-B 调节压力 750 – 2,500 psi（52 – 173 bar） / 6,000 psi（414 bar）最大进气口 / 不锈钢
