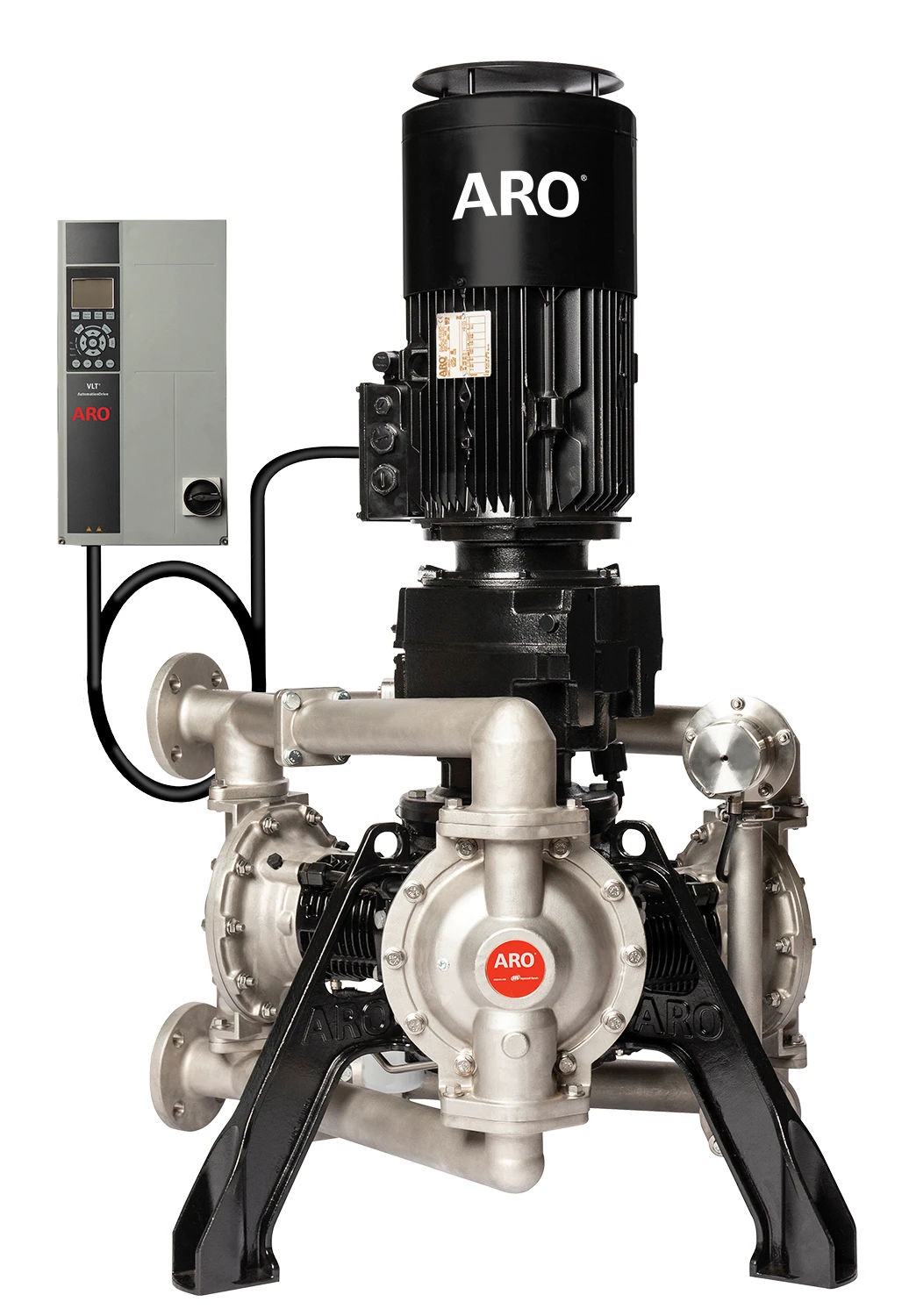

介绍来自ARO的EVO系列™电动隔膜泵。这款革命性的泵将多种正排量泵技术的优点结合成一款突破性产品。
设计安全
设计用于控制
设计以高效为本
设计以性能为主
模型 | 铝 |
|---|---|
最大流量（洪水入口） | 140加仑/分钟（530升/分钟） |
每周期位移量 | 0.67加仑（2.6升） |
流体进出口混合动力 - 内螺纹 | ANSI / DIN 混合法兰 |
中风 | 1.75英寸（44.45毫米） |
入口压力 | 10磅每吉他（0.69巴） |
最大平均工作压力 | 120磅每方英寸（8.3巴） |
最大死头压力 | 180磅每方英寸（12.4巴） |
悬浮固体最大直径 | 直径1/4英寸（6.4毫米） |
湿式吸力提升 | 30英尺（9.1米） |
干吸式提升 | 18英尺（5.5米） |
膈肌 / 球体检查尺寸 | 1.5英寸（38毫米）等效尺寸 |
峰值效率 | 70% |
最大泵速 | 198转/分钟 |
重量 | 变频器：36磅（16公斤）电机 |
安装尺寸 / 周长半径 | 3个均匀放置 |
额定功率/相位/电压/效率 | 5.5Kw / 三相 / 400V / IE3 |
类型与分类 | ATEX / ICEx II2 G Ex db IIB T4 Gb |II2 D 前结核 IIIC T125o C Db NEC / CEC 第一组，第二组 A-D 组 |第二组，第二组 E-G 组 |
齿轮比 | 12.7:1 |
编码器 | 5V 1024页 |
电机电流 @ 400V / 50Hz 重量 | 11.3 A 标准体重：236磅（107公斤） 危险任务：304磅（138公斤） |
标准与危险任务的尺寸 （不包括危险任务编码器） | 高度：31.6英寸（802.5毫米） 长度：10.2英寸（258毫米） 宽度：10.2英寸（258毫米） |
危险任务编码器的尺寸 | 5.09英寸（129.4毫米） |
额定功率 / 相位 / 电压 | 7.5千瓦 / 三相 / 380V-500V | 7.5千瓦 / 三相 / 200V-240V | 7.5千瓦 / 三相 / 525V-600V |
频率 | 50Hz / 60Hz | 50Hz / 60Hz | 50Hz / 60Hz |
最大变频速度 | 84Hz | 84Hz | 84Hz |
变频输入放大器（连续@ 441-500V） | 13 A | 28 A | 10.4 A |
变频输入放大器（间歇性 @ 441-500V） | 20.8 A | 44.8 A | 16.6 A |
类型与分类 （仅限危险配置。请注意：变频器不应安装在危险区域。） | II （2） G [前 e] [前 d] [前 n] II （2） D [前待定] [前tc] | II （2） G [前 e] [前 d] [前 n] II （2） D [前待定] [前tc] | II （2） G [前 e] [前 d] [前 n] II （2） D [前待定] [前tc] |
重量 | 31磅（14公斤） | 51磅（23公斤） | 31磅（14公斤） |
尺寸 | 箱体尺寸类型：A5 高度：16.5英寸（420毫米）;宽度：9.5英寸（242毫米）;深度：9.10英寸（231.3毫米） | 箱体尺寸类型：B1 高度：18.9英寸（480毫米）;宽度：9.5英寸（242毫米）;深度：10.20英寸（260毫米） | 箱体尺寸类型：A5 高度：16.5英寸（420毫米）;宽度：9.5英寸（242毫米）;深度：9.10英寸（231.3毫米） |
流体段服务套件：球体、隔板、风箱和O型圈 | 637555-XX（详情见下文） |
减压阀（PRV）服务套件 | 67557-X（详情见下文） |
曲轴箱服务套件 | EP20-CSVX-01-A（详情见下文） |
曲轴箱密封件服务套件 | 637556 |
机油和滤清器更换套件 | 637557 |
油活塞泵组件 | 67558 |
售后服务套件零件号 | 描述 |
637555-AA | 球类 - Santoprene® |
637555-TA | 球 - PTFE |
637555-TT | 球 - PTFE 振 |
637555-ST | 球 - 316 |
EP20-CSVA-01-A | 曲轴箱 - 铝制气盖 |
EP20-CSVS-01-A | 曲轴箱 - 不锈钢气盖 |
67557-1 | PRV - 铝 |
67557-2 | PRV - 铸铁 |
67557-3 | PRV - 不锈钢 |
电机编码线驱动3米 | 67651-003 |
电机编码线驱动6米 | 67651-006 |
电机编码线驱动9米 | 67651-009（所有成品设备均标配） |
驱动15米的电机编码线 | 67651-015 |
电机编码线可驱动50米 | 67651-050 |
驱动100米的电机编码线 | 67651-100 |
泄漏检测传感器（普通危险） | 96270-2 |
ZENER 屏障含氧（2包）- 所需数量：6 单位 | 97414 |
PROFIBUS DP VI MCA 101，涂层 | 130B1200 | 可选不锈钢背板套件 A5 | 130B3242 |
DEVICENET MCA 104，涂层 | 130B1202 | 可选不锈钢背板套件 B1 | 130B3434 |
能打开MCA 105，涂层 | 130B1205 | VFD Danfoss 键盘更换套件 | 38066254 |
以太网IP MCA 121，涂层 | 130B1219 | ||
PROFINET MCA 120，涂层 | 130B1235 | ||
MODBUS TCP MCA 122，涂层 | 130B1296 | ||
ETHERCAT MCA 124，涂层 | 120B5646 |
普通工作编码器 | 67580 |
危险任务编码器 | 67576 |
危险任务编码器电缆安装套件 | 67577 |
如需了解更多关于其他售后零件的信息，请联系销售代表。
