作为该系列的主力，ARO®切阀泵设计用于输送中高粘度流体，流量从15,000 cP到超过1,000,000 cPs，输送速率可达12.2加仑/分钟（46.3升/分钟）。
切阀泵的应用优势：
挤出：切阀泵是主力——能够以所需的压力和流量将粘性胶、密封剂、填缝剂和重润滑剂输送到涂布点。
转运与供应：根据型号不同，部分切阀泵的流量可达12.2加仑/分钟，确保重油脂、墨水及其他粘性物质的高效输送。
切阀泵的材料优势：

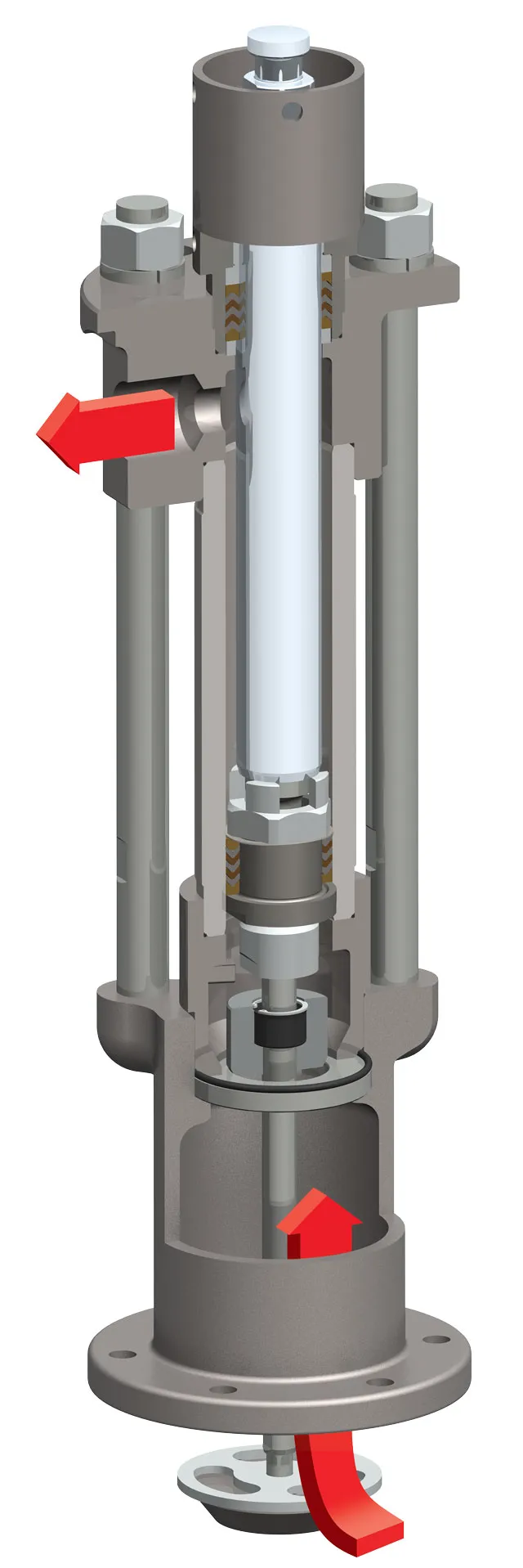

切阀泵有一个启动活塞，用来“送料”到泵中。它们通常与从板配合使用，用以将材料压下。这防止了因通道流失而导致的引气损失——即泵入口因高粘度材料在移除时未达到水平而形成的空腔（塌陷性）而被空气包围的情况。
泵模型** | 下泵模型材料 | 柱塞材料 | 上层填料 | 下层填料 | 下泵模型 | 泵服务套件 |
|---|---|---|---|---|---|---|
NM2322E-11-P43 | 碳钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配标准柱塞 | 67100-P43 |
NM2322E-11-P48 | 碳钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配替代活塞** | 67100-P48 |
NM2322E-71-P43 | 碳钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配标准柱塞 | 67100-P43 |
NM2322F-11-P43 | 不锈钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配标准柱塞 | 67101-P43 |
NM2322F-11-P48 | 不锈钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配替代活塞** | 67101-P48 |
NM2322F-71-P48 | 不锈钢 | 17-4 | 不锈钢* | UHMW-PE PTFE 错开 | UHMW-PE配标准柱塞 | 67101-P43 |
比率 | 22:1 |
行程 | 3英寸（7.62厘米） |
物料入口 | 安装在跟动板上 |
物料出口 | 1/2英寸 NPT（F） |
进气口（female） | 1/4英寸 NPT（F） |
进气口压力范围 psi（bar） | 0 -150 (0 - 10.3) |
流体压力范围 psi（bar） | 0 - 3 |
最大循环次数/分钟 | 120 |
位移/循环立方英寸 （cm3） | 1.9 (31.1) |
每加仑循环数（L） | 121.6 (32.1) |
流量 @ 60 周期 gpm （L/min） | .5 (1.9) |
噪声水平 @ 100 psi dBA | 85 |
重量 × 磅（kg） | NM2322E-11-P43 29 （13.2） NM2322E-11-P48 29 （13.2） NM2322E-11-P71 33 （15.0） |
尺寸 | NM2322E-11-P4X | NM2322E-71-P4X | NM2322F-11-P4X | NM2322F-71-P4X |
A in (mm) | 33-23/32” (856.1) | 42-5/8” (1082.6) | 33-23/32” (856.1) | 42-5/8” (1082.6) |
B in (mm) | 24-15/32” (620.8) | 33-11/32” (846.9) | 24-15/32” (620.8) | 33-11/32” (846.9) |

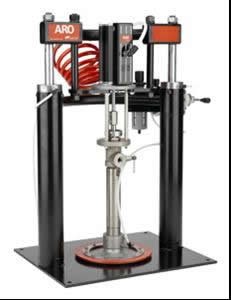

型号编号 | 包装类型 | 泵模型 | 冲压/升力模型 | 型号 | 规格 | 材料 |
|---|---|---|---|---|---|---|
NP322L01-1 | 5加仑桶 | 手推车支架 | NM2322E-11-P43 | 67075-B | 651840-1 | 290毫米单唇 |
NP322L02-1 | 5加仑桶 | 手推车支架 | NM2322F-11-P43 | 67075-B | 651841-1 | 290毫米单唇 |
NP322R03-1 | 55加仑桶 | 双柱升降机 | NM2322E-11-P43 | 651616-2 | 66516-1 | 双唇 |
NP322R03-2 | 55加仑桶 | 双柱升降机 | NM2322F-11-P43 | 651616-52 | 66516-6 | 双唇 |
NP322EP43R7-10 | 5加仑桶 | 双柱升降机 | NM2322E-11-P43 | RM051S-C-B | 651840-1 | 290毫米单唇 |
NP322FP43R7-13 | 5加仑桶 | 单柱升降机 | NM2322F-11-P43 | RM051S-C-B | 651841-1 | 90毫米单唇 |
NP322EP43R8-10 | 5加仑桶 | 双柱升降机 | NM2322E-11-P43 | RM051S-C-B | 651840-1 | 290毫米单唇 |
NP322EP43R8-13 | 5加仑桶 | 双柱升降机 | NM2322F-11-P43 | RM052S-C | 651840-1 | 290毫米单唇 |
挤出枪
651500 对于超过200,000 cP 3/8英寸（F）进气口的材料
651533 对于低至中粘度流体，1/4英寸NPS（M）入口
挤出枪喷嘴套件
66541-6 孔径 0.063英寸（1.63毫米），66541-9 孔径 0.093英寸（2.36毫米），
66541-2 Orifice .125英寸（3.17毫米）
旋转
636085 直管，3/8英寸（米）x 3/8英寸（女性）/氯丁橡胶面料/最大工作压力8,000 psi（552巴）
636088 Z-360°，3/8英寸（米）x 3/8英寸（华氏）/氯丁橡胶织物 / 最大工作压力8,000 psi（552 bar）
75364 直管，适用于651533枪 / 1/4“-18 NPTF 至 1/4”-18 NPSM / 最大工作压力 10,000 psi（690 bar）
材料过滤器
1英寸F（2）进气口3/8英寸F（3）出口 / 最大6000 psi（414巴）/ 碳钢
651418-40-B，适用于40网格（375微米）
651418-70-B，适用于70网格（200微米）
3/8英寸流体压力调节器
651780-A3A-B 最大进气口压力为400 – 1,250 psi（28 – 86 bar）/ 3,000 psi（207 bar） / 不锈钢
651780-B1A-B最大进气口压力为400 – 1,250 psi（28 – 86 bar）/ 3,000 psi（207 bar） / 碳钢
651780-B1B-B 最大进气口压力为400 – 1,250 psi（28 – 86 bar）/ 5,000 psi（345 bar） / 碳钢
651780-B3R-B最大进气口压力为400 – 1,250 psi（28 – 86 bar）/ 5,000 psi（345 bar） / 不锈钢
