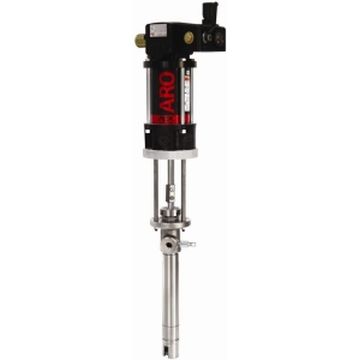

AF0443系列切阀泵

43：1 比例
最大流量：0.74加仑/分钟（2.8升/分钟）
最大流体压力：6,549 psi（451.6 bar）

关于ARO的切阀泵系列：作为该系列的主力，ARO切断泵设计用于输送中高粘度流体，流量从15,000到超过1,000,000 cP，输送速率最高可达46.3升/分钟（12加仑/分钟）。

联系我们

索取报价

需求服务、备件或支持

切阀泵设计用于在复杂应用中输送中高粘度流体。

切阀泵的应用优势：

挤出：切阀泵是主力——能够以所需的压力和流量将粘性胶、密封剂、填缝剂和重润滑剂输送到涂布点。

转运与供应：根据型号不同，部分切阀泵的流量可达12.2加仑/分钟，确保重油脂、墨水及其他粘性物质的高效输送。

切阀泵的材料优势：

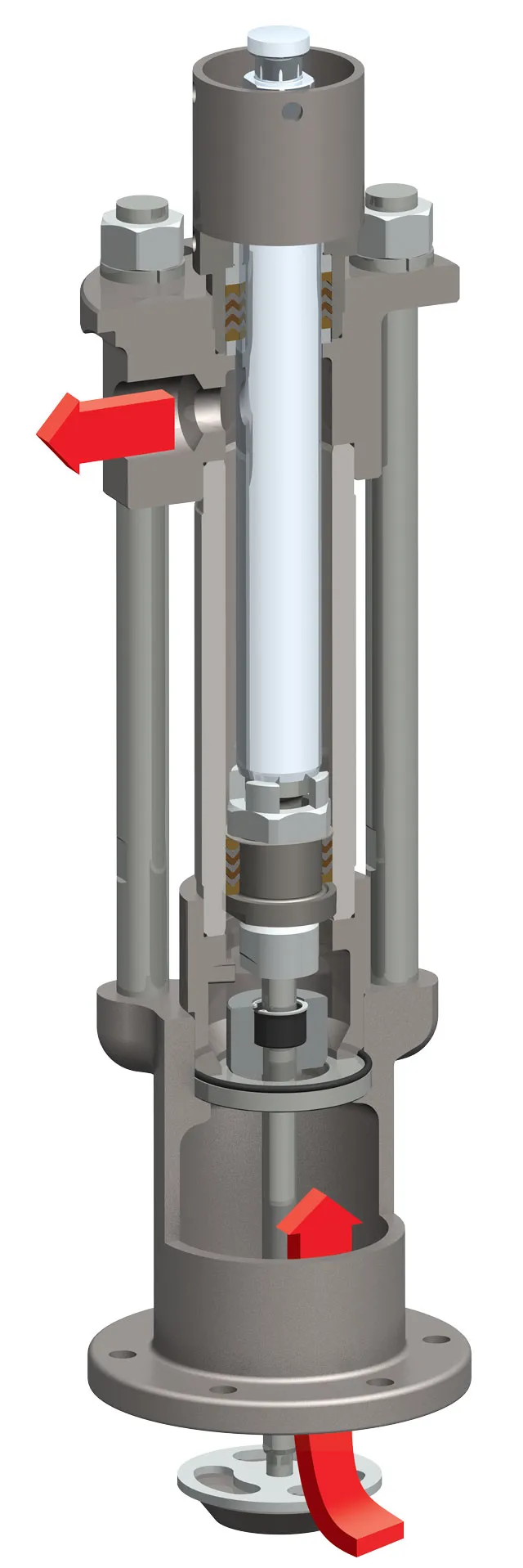

切阀泵有一个启动活塞，用来“送料”到泵中。它们通常与从板配合使用，用以将材料压下。这防止了因通道流失而导致的引气损失——即泵入口因高粘度材料在移除时未达到水平而形成的空腔（塌陷性）而被空气包围的情况。

细丝材料：切阀泵具有机械的平面阻挡，以克服难以被切断并附着的材料。
粘度材料：切阀泵选择有高比，以产生所需的流体压力，使材料在潮湿时能粘附软管和设备。

ARO-Zh-Product-Photo-Exterior-left-af0443-V2

泵模型**	下泵材料	柱塞材料	上层填料	下层填料	下泵模型	泵服务套件
AF0443T21GN47	300系列不锈钢	17-4不锈钢配硬铬	玻璃纤维增强UHMW-PE聚四氟乙烯（错列型）	UHMW-PE	液压密封型	67101-P43	637291-P43
AF0443T21GF47	300系列不锈钢	17-4不锈钢	玻璃纤维增强UHMW-PE聚四氟乙烯（错列型）	UHMW-PE	67101-P48	637291-P48
AF0443S21GN47	碳钢	镀镍	碳钢	UHMW-PE Glass Filled PTFE (Staggered)	UHMW-PE	液压密封型	67100-P43
AF0443S21GF47	碳钢	镀镍	碳钢	UHMW-PE Glass Filled PTFE (Staggered)	UHMW-PE	67100-P48	637290-P48
AF0443S71GN47***	碳钢	镀镍	碳钢	UHMW-PE Glass Filled PTFE (Staggered)	UHMW-PE	液压密封型	67100-P43

比率	43:1
行程	4英寸（10.2厘米）
物料入口	安装在跟动板上
物料出口	1/2英寸 NPT（F）
进气口（female）	1/2英寸 NPT（F）
进气口压力范围 psi（bar）	0 - 150 (0 - 10.3)
流体压力范围 psi（bar）	0 - 6549 (0 - 451.7)
最大循环次数/分钟	60.0
位移/循环立方英寸（cm3）	2.8 (45.8)
每加仑循环数（L）	81 (21.7)
流量 @ 60 周期 gpm （L/min）	0.74 (2.8)
噪声水平 @ 60 psi dBA	86.5
重量 × 磅（kg）	44 (20)
集装箱适用性	5加仑（35磅）

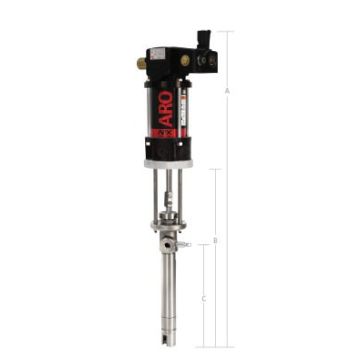

	标准	延伸拉杆
A 1 in (mm)	42.09 (1069.09)	50.99 (1295.15)
B in (mm)	24.44 (620.83)	33.34 (846.89)
C in (mm)	14.19 (360.48)	14.19 (360.48)

ARO-Zh-Product-Photo-Exterior-left-af0443-V3

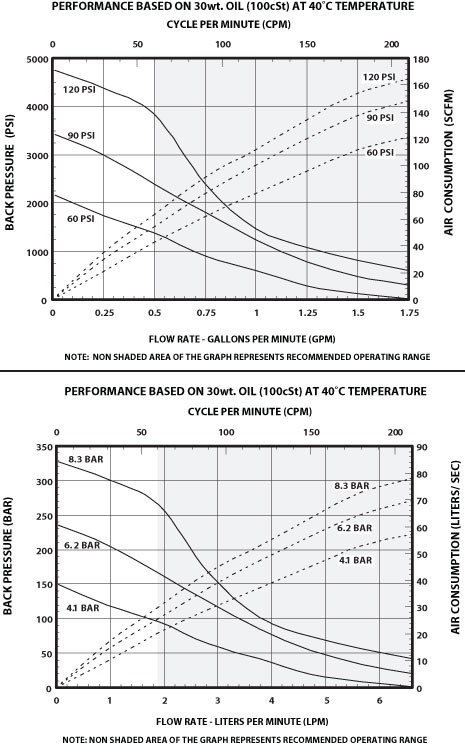

ARO-Zh-Product-Photo-Exterior-left-af0443-V4

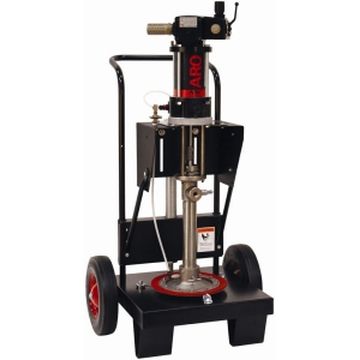

ARO-Zh-Product-Photo-Exterior-left-af0443-V5 — CLX系列手推车5加仑

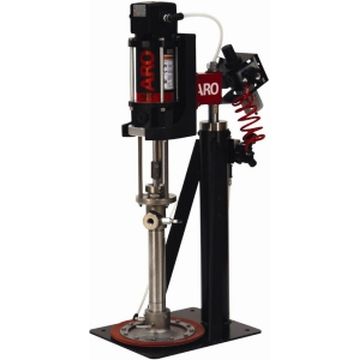

ARO-Zh-Product-Photo-Exterior-left-af0443-V6 — SPX系列单柱冲压缸5加仑

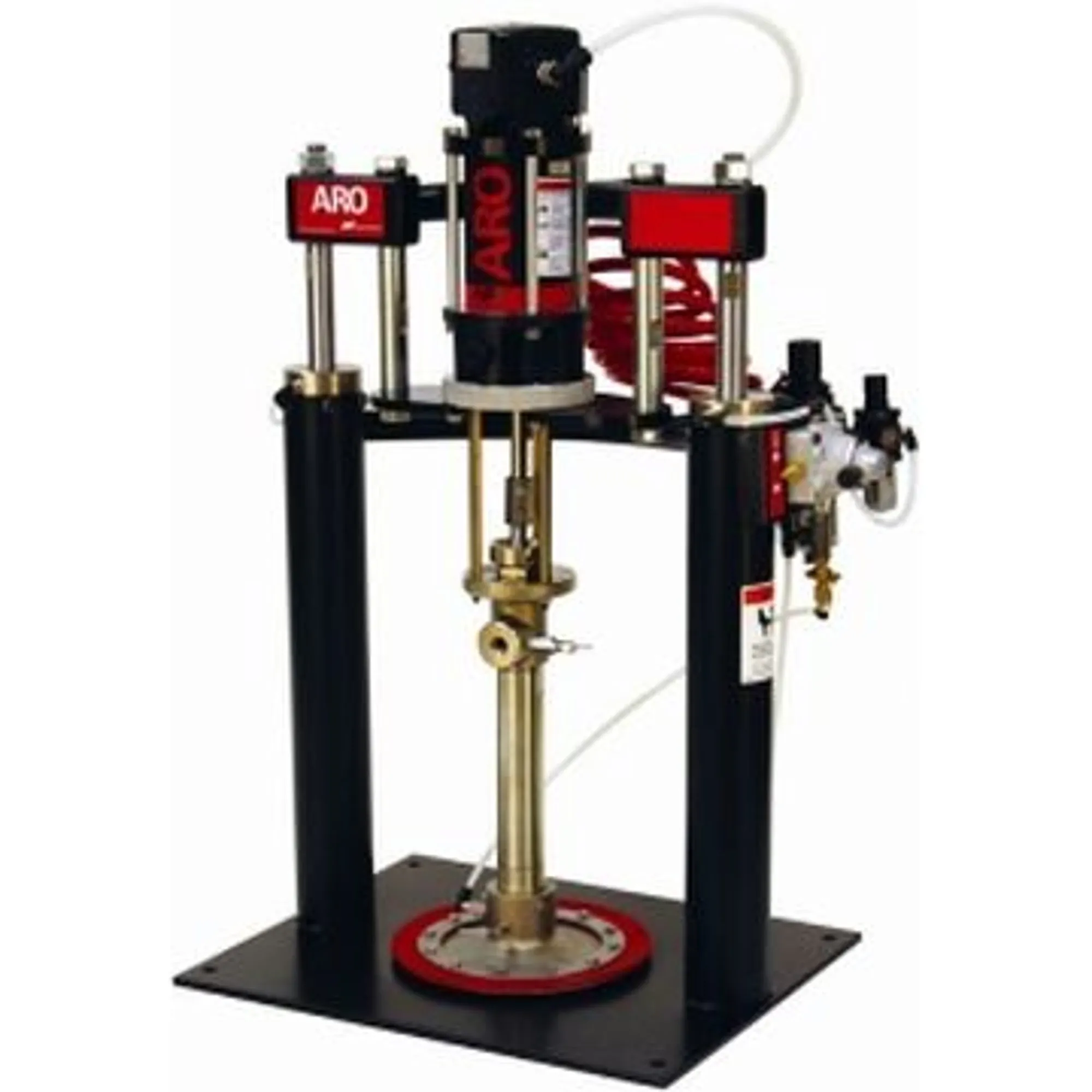

ARO-Zh-Product-Photo-Exterior-left-af0443-V7 — TPX第二系列后Ram 5加仑缸

型号编号。	包装类型	泵模型	推车/升降机模型	型号	概述	材料
CL0443S21GN47E31	带升降机的支架	AF0443S21GN47-1	67075-B	651840-1	单唇	聚乙烯/聚氨酯
CL0443T21GN47S31	带升降机的支架	AF0443T21GN47-1	67075-B	651841-1	单唇	聚乙烯/聚氨酯
型号编号。	包装类型	泵模型	Ram模型	追随者	概述	材料
SP0443S21GN47E52	5加仑单柱公羊	AF0443S21GN47	RM051S-C-B	651840-3	单唇	腈/聚乙烯
SP0443T21GN47S32	5加仑单柱公羊	AF0443T21GN47	RM051S-C-B	651841-1	单唇	聚氨酯/聚乙烯
TP0443S21GN47E52	5加仑双柱液压千斤顶	AF0443S21GN47	RM052S-C	651840-3	单唇	腈/聚乙烯
TP0443T21GN47S32	5加仑双柱液压千斤顶	AF0443T21GN47	RM052S-C	651841-1	单唇	聚氨酯/聚乙烯
TP0443S21GN47E32	5加仑双柱液压千斤顶	AF0443S21GN47	RM052S-C	651840-1	单唇	聚氨酯/聚乙烯

推荐附件

挤出枪
651500 适用于超过200,000 cP 3/8英寸（F）进气
口651533适用于低至中粘度流体1/4英寸NPS（M）进气口

挤出枪喷嘴套件
66541-6孔径 0.063“ （1.63 mm）， 66541-9 孔径 0.093” （2.36 mm），
66541-2 孔径 0.125“ （3.17 mm 636085）

旋转式直筒，3/8” （m） x 3/8“ （f） / 含氯丁橡胶面料 / 最大工作压力
8,000 psi （552 bar） 636088 Z-360°，3/8” （M） x 3/8“ （F） / 含氯丁橡胶面料 / 8,000 psi （552 bar）最大工作压力
75364 直线，适用于651533枪 / 1/4“-18 NPTF 至 1/4”-18 最大工作压力 / 10,000 psi（690 bar）最大工作压力

材料滤清器
1/2“ F（2）进气口 1/2” F （1）出口 / 最大 6,000 psi（414 bar） / 200 微米
651420-70 用于碳钢
651422-70 不锈钢

3/8“ 流体压力调节器
651780-A3A-B最大进气口压力 400 – 1,250 psi（28 – 86 bar） / 最大 3,000 psi（207 bar） / 不锈钢
651780-B1A-B 最大进气口 400 – 1,250 psi（28 – 86 bar） / 最大进气口 / 6,000 psi（207 bar）
/ 碳钢最大进气口 651780-B1B-B 最大进气口 1,000 – 3,000 psi（414 bar） / 碳钢
最大进气口 / 碳钢 651780-B3R-B 调节压力 400 – 5,000 psi（28 – 345 bar） / 6,000 psi（414 bar）最大进气口 / 不锈钢
