AF0409C 系列双球柱塞泵

9:1 比例
最大流量：2.8 加仑每分钟（10.5 LPM）
最大流体压力：1,350 psi

可选型号

泵模型**	下泵材料	集装箱适用性	柱塞材料	上层填料	下层填料	下泵模型	泵服务套件
AF0409C11FF22	316不锈钢	5加仑	316不锈钢	UHMW-PE	UHMW-PE	1875C11FF22	K18755C11FF20
AF0409C11FF29	316不锈钢	5加仑	304不锈钢	陶瓷涂层	UHMW-PE	UHMW-PE	1875C11FF29
AF0409C11SS22	316不锈钢	5加仑	316不锈钢	陶瓷涂层管	Virgin PTFE	Virgin PTFE	1875C11SS22
AF0409C11VF2E	316不锈钢	5加仑	316不锈钢	陶瓷涂层管	Viton	UHMW-PE	1875C11VF2E
AF0409C11VF29	316不锈钢	5加仑	304不锈钢	陶瓷涂层	Viton	UHMW-PE	1875C11VF29
AF0409C51SS22	316不锈钢	55加仑	316不锈钢	Virgin PTFE	Virgin PTFE	1875C51SS22	K18755C11SS20

**在型号编号后加上“-1”。对于球阀调节器

简单多功能

2球泵是ARO®系列中最多功能的之一。它们能够处理从简单转移到低粘度材料挤出的应用，最高可达100,000厘米（cPs），流体输送流量最高可达18.1加仑每分钟（68.6升/分钟）。

双球泵的应用优势：

喷雾：双球泵提供稳定的流量和压力，实现涂层应用的稳定高效

转运与供应：根据型号不同，一些双球泵的流量可达18.1加仑/分钟，提供可靠的结果

挤出：2球泵产生压力以处理低至中粘度的挤出

润滑：ARO®二球泵提供流动轻油和润滑脂所需的流量和压力

高压清洗：ARO®洗涤泵套装便携，是工业清洁应用的理想选择

双球泵的材料优势：

剪切敏感材料：与类似泵技术相比，ARO®二球泵能最大限度地减少摩擦点，防止流体剪切
磨料性强且高固体材料：ARO双球泵减少摩擦点，允许平滑通道以保持流体一致性
可选的陶瓷涂层则能更强地抵御高磨蚀性流体，如油漆和填充玻璃封闭剂

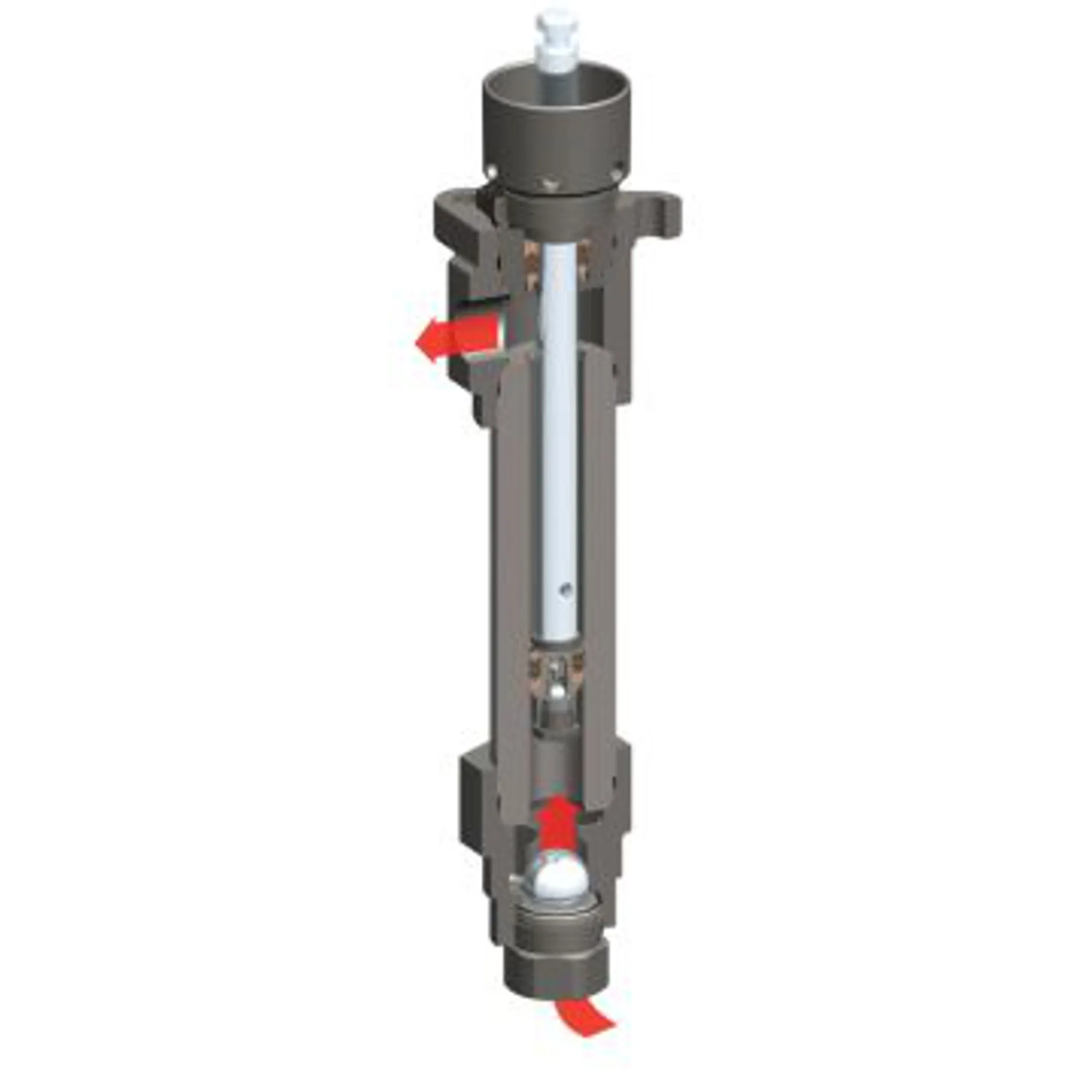

ARO-Zh-Product-Photo-Interior-left-af0409c-V2

比率	9:1
中风	4英寸（10.2厘米）
物质入口	1-1/4英寸 NPT（F）
物质出口	3/4英寸 NPT（F）
进气口（母）	1/2英寸 NPT（F）
进气口压力范围 psi（bar）	0 - 150 (0 - 10.3)
流体压力范围 psi（bar）	0 -1350 (0 - 93.1)
最大循环次数/分钟	60.0
位移/循环立方英寸（cm3）	11.0 (180.2)
每加仑循环数（L）	21 (5.5)
流量 @ 60 周期 gpm （L/min）	2.9 (10.8)
噪声水平 @ 60 psi dBA	89.2
重量 × 磅（kg）	5加仑 - 35（15.9） 55加仑 - 45（20.4）

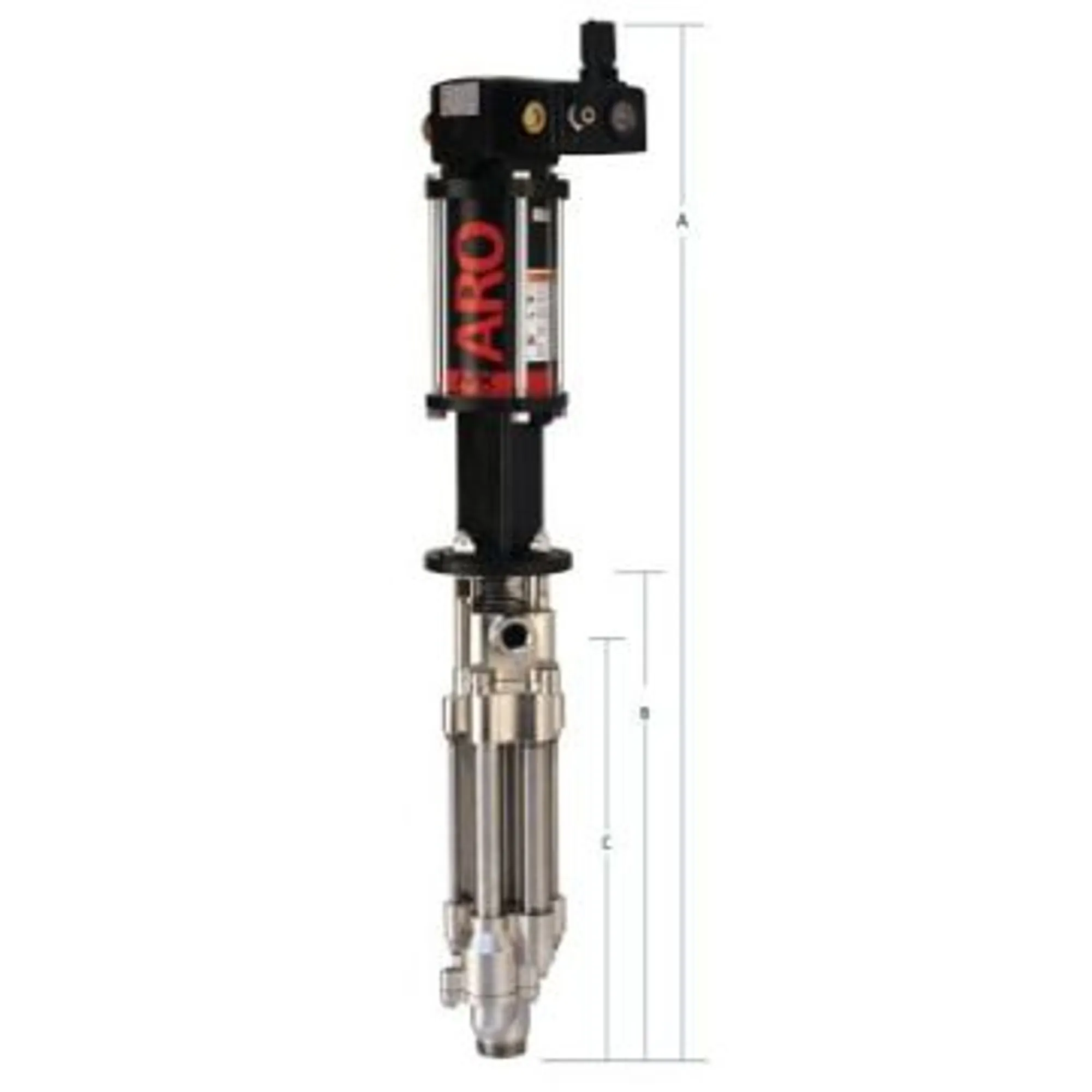

尺寸 - 5加仑单元

A* in (mm)	34.12 (866.55)
B in (mm)	17.78 (451.7)
C in (mm)	11(279.4)

尺寸 - 55加仑单元

A* in (mm)	57.46 (1459.48)
B in (mm)	41.12 (1044.55)
C in (mm)	34.34 (872.34)

*无球阀调节器的型号减去2.08英寸（52.83毫米）

ARO-Zh-Product-Photo-Exterior-left-af0409c-V3

ARO-Zh-Product-Photo-Exterior-left-af0409c-V4

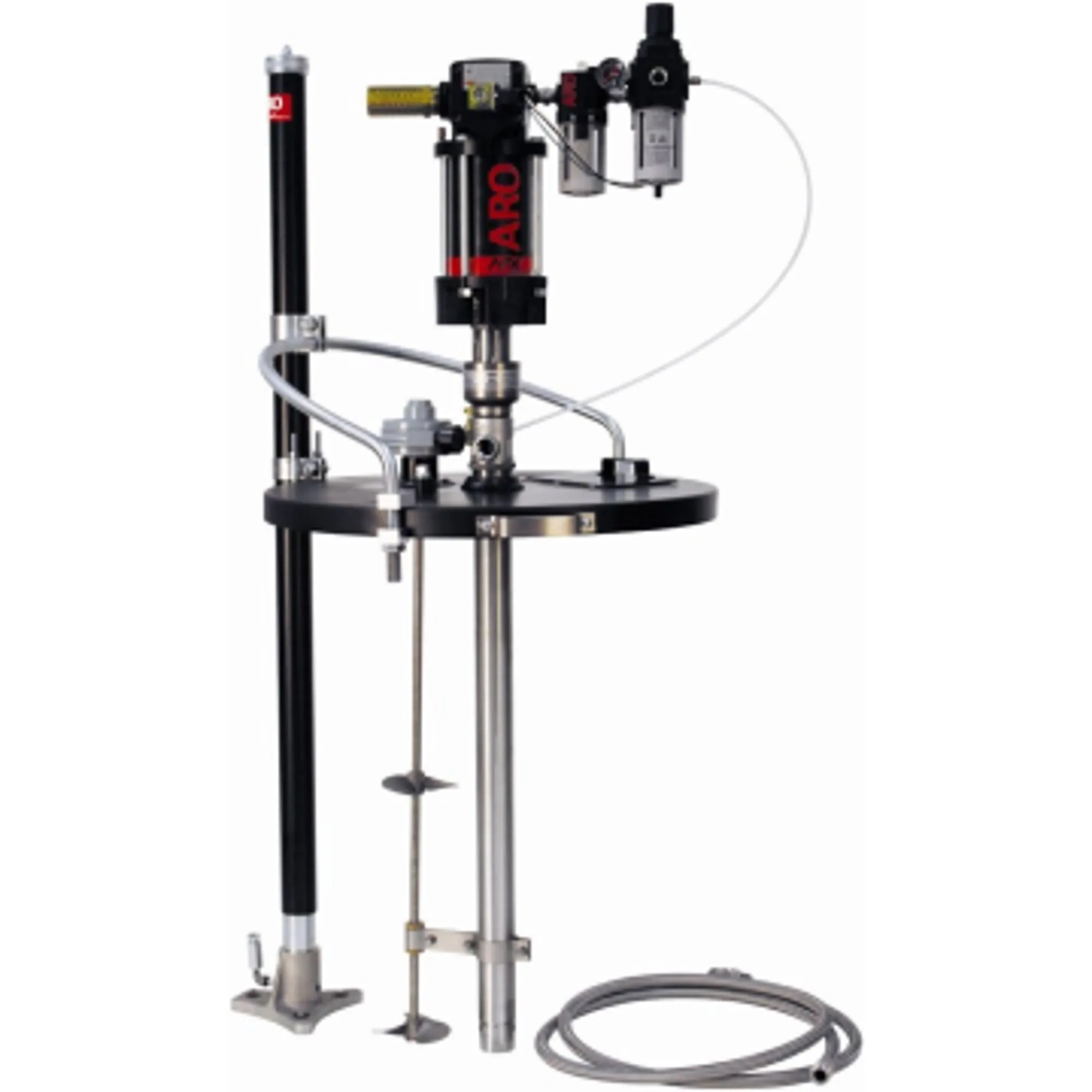

带升降装置的55加仑鼓式搅拌机

型号编号	包装类型	泵模型	提升模型	鼓盖	物料软管
AL0409C51FF22002	鼓盖带搅拌器升起	AF0409C51FF22	640067	66197	623600-10

推荐配件

挤出枪
651533 用于低至中粘度流体 1/4英寸 NPS（M）进气
口 641523-1湿件为300系列不锈钢，采用PTFE填料

挤出枪喷嘴套件
66541-6 Orifice.063英寸（1.63毫米），66541-9 Orifice 0.093英寸（2.36毫米），
66541-2Orifice .125英寸（3.17毫米）

旋转
636085直，3/8英寸（米）x 3/8英寸（M）/氯丁橡胶面料/最大工作压力8,000 psi（552 bar）

636088 Z-360°，3/8英寸（米）×3/8英寸（F）/氯丁橡胶面料/最大工作压力8,000 psi（552 bar）

75364直线型，适用于651533枪 / 1/4“-18 NPTF 到 1/4”-18 NPSM / 最大工作压力 10,000 psi（690 bar）

材料过滤器 1/2“ F（2）进气口 1/2” F （1）出口 /6,000 psi（414 bar）最大压力 / 200 微米
碳钢
651420-70 不锈钢 651422-70 不锈钢

3/8英寸流体压力调节器
651780-A3A-B 调节压力 400 – 1,250 psi（28 – 86 bar） / 3,000 psi （207 bar）最大进气口 / 不锈钢
651780-B1A-B 调节压力 400 – 1,250 psi （28 – 86 bar） / 3,000 psi （207 bar）最大进气口 / 碳钢
651780-B1B-B 调节压力 1,000 – 3,000 psi（69 – 345 bar） / 6,000 psi（414 bar）最大进气口 / 碳钢
651780-B3R-B最大进气口压力为400 – 5,000 psi（28 – 345 bar）/6,000 psi（414 bar）最大进气口 / 不锈钢
