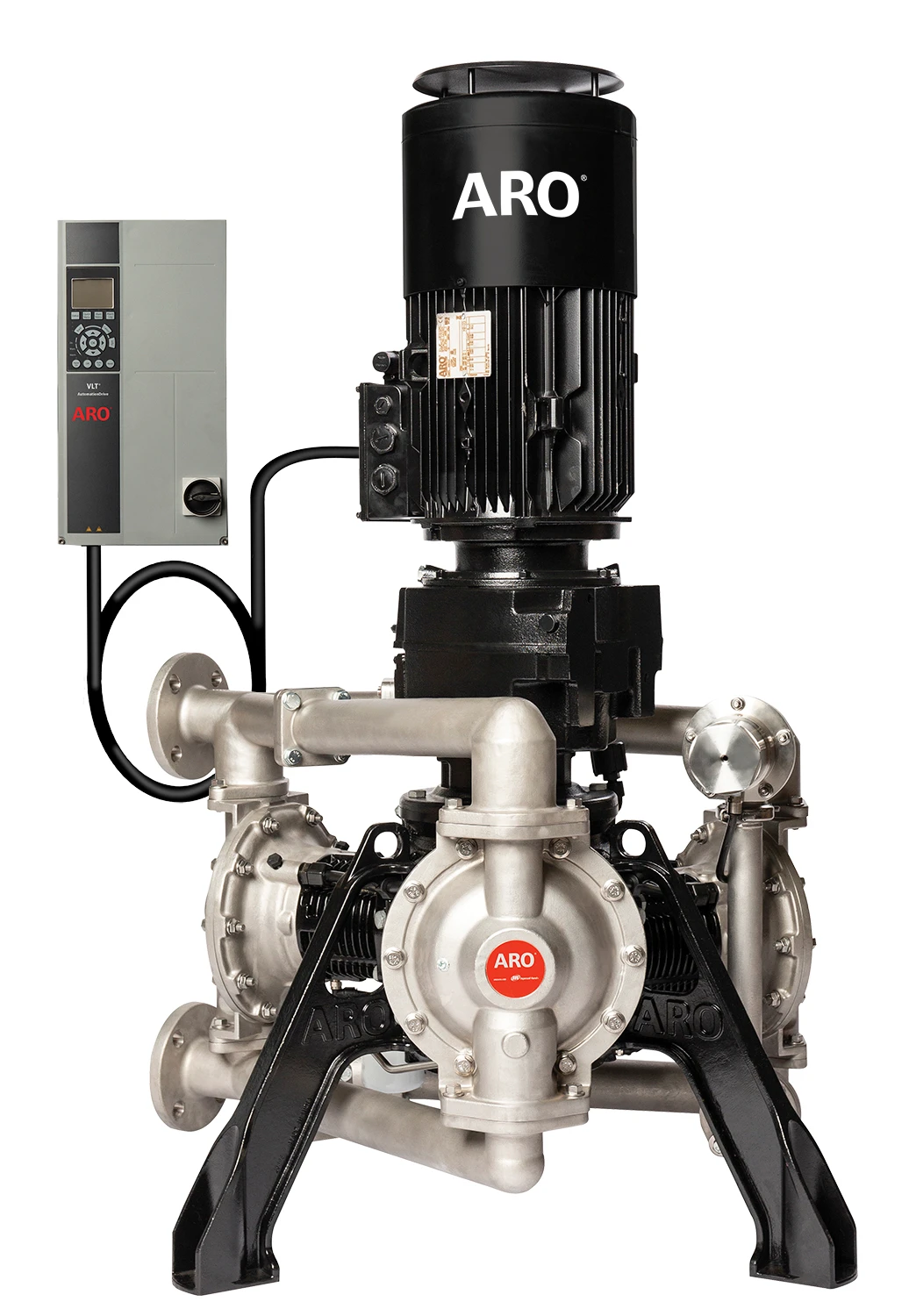

1" EVO 系列金属电动隔膜泵

ARO-En-Product-Photo-evo-310-1-evo-metallic-electric-pump

ARO-En-Product-Photo-evo-310-1-evo-metallic-electric-pump-V3

ARO-En-Product-Photo-evo-310-1-evo-metallic-electric-pump-V2

有铝、不锈钢或铸铁材质可供选择，适用于侵蚀性化学品或高温流体

现有裸泵可供选择

泵的类型： 标准型或防爆型

最大流量：140 GPM (530 l/min)

每周期排量：0.68加仑（2.6升）

入口压力： 60 磅/平方英寸（4.1 巴）

最大平均工作压力:120 PSIG (8.3 bar)

流体端口（入口/出口）：美国国家标准协会(ANSI)/德国标准协会(DIN)混合法兰

最大粒径：1/4 "直径（6.4毫米）。

湿吸扬程

干吸扬程

最大空载压力:180 PSIG (12.4 bar)

联系我们

索取报价

需求服务、备件或支持

ARO正式发布承载新一代流体技术的创新产品—EVO系列电动隔膜泵采用前所未有的创新设计理念，完美融合隔膜泵的多功能性和容积式技术的可靠性，将多项领先技术注入这款突破性的泵产品中。

EVO系列电动隔膜泵特点

为安全而设计

真正的关死点保护，内置编码器能够感应速度变化并将电机减速，并长时间保持程序设定的系统压力。自动化系统支持泵在无需灌泵的情况下重启进程，同时跟据已设置的程序实现自动关机。
内置泄露检测功能。配置的传感器可以检测隔膜故障并关闭泵以避免泄漏。为了增加保护，泵设计了二次密封，以在意想不到的情况下保护驱动机构。

为灵活控制而设计

您可以根据不断变化的工艺参数（如流量，扬程，扭矩等）监控泵的运行。

为高效而设计

EVO系列的创新设计可以节省20%以上的能源成本。

为高性能而设计

采用独特的三腔室设计，易于安装。与传统的双腔电动隔膜泵相比，流量更大，而脉动显著降低。
安装过程轻松便捷。加上泵体外形紧凑，占地面积较小，即使狭小的操作空间也可应对自如。

<tbody>

<td>

型号

</td>

<td>

铝 铸铁 不锈钢

</td>

</tr>

<td>

最大流速（没入式入口）

</td>

<td>

54 加仑/分钟（204 升/分钟）

</td>

</tr>

<td>

每周期排量

</td>

<td>

0.25 加仑（0.95 升）

</td>

</tr>

<td>

流体入口/出口混合 - 内螺纹

</td>

<td>

美国国家标准协会(ANSI)/德国标准协会(DIN)的混合法兰

</td>

</tr>

<td>

冲程

</td>

<td>

1.34" ( 8.6 mm)

</td>

</tr>

<td>

入口压力

</td>

<td>

10 PSIG (0.69 bar)

</td>

</tr>

<td>

最大平均工作压力

</td>

<td>

120 PSIG (8.3 bar)

</td>

</tr>

<td>

最大空载压力

</td>

<td>

180 PSIG (12.4 bar)

</td>

</tr>

<td>

悬浮固体的最大直径

</td>

<td>

1/8 英寸直径（3.3 毫米）

</td>

</tr>

<td>

湿吸扬程

</td>

<td>

20 ft (8.8 m)

</td>

</tr>

<td>

干吸扬程

</td>

<td>

14 ft (4.3 m)

</td>

</tr>

<td>

隔膜/球孔尺寸

</td>

<td>

1.5"（38毫米）等效

</td>

</tr>

<td>

峰值效率

</td>

<td>

62%（初步数据）

</td>

</tr>

</tr>

<td>

重量

</td>

<td>

VFD：36 磅（16 千克） 马达：236 磅 （107 千克） 铝质泵头：231 磅（105 千克） 铸铁泵头：288 磅（131 千克） 不锈钢泵头：318 磅（144 千克） 托盘：52 磅（24 千克）。

</td>

</tr>

<td>

安装尺寸/圆周半径

</td>

<td>

在29.8"(∅758mm)B.C./32.6"(828.6mm)上有3个相同位置的 0.63"(∅16mm)孔。

</td>

</tr>

<td>

尺寸 *泵（带齿轮电机）（不包括防爆编码器）。

</td>

<td>

高度：17.71 英寸（449.9 毫米），直到出口法兰 *40.55 英寸（1030 毫米）；危险编码器高度：5.09 英寸（129.4 毫米） 长度：23.61 英寸（599.7 毫米） 宽度：28.77 英寸（730.8 毫米）。

</td>

</tr>

</tbody>

</table>

交流齿轮电机

<tbody>

<td>

额定功率/相位/电压/效率

</td>

<td>

5.5Kw / 3相 / 400V / IE3

</td>

</tr>

<td>

型式和类别

</td>

<td>

ATEX / ICEx II2 G Ex db IIB T4 Gb | II2 D Ex tb IIIC T125o C Db NEC / CEC Class 1, Div 2 Group A-D | Class 2, Div 2 Group E-G

</td>

</tr>

<td>

传动比

</td>

<td>

12.4:1

</td>

</tr>

<td>

编码器

</td>

<td>

5V 1024 pp

</td>

</tr>

<td>

电机电流 @ 400V / 50Hz

</td>

<td>

4.45 A

</td>

</tr>

<td>

重量

</td>

<td>

标准：119.7 磅（54 千克） 危险品：154.2 磅（70 千克）

</td>

</tr>

<td>

标准和防爆的尺寸 (不包括防爆编码器)

</td>

<td>

高度：21.71 英寸（551.5 毫米） 长度：8.22 英寸（209 毫米） 宽度：8.22 英寸（209 毫米）

</td>

</tr>

<td>

防爆编码器的尺寸

</td>

<td>

5.09" (129.4 mm)

</td>

</tr>

</tbody>

</table>

驱动器 - 提供 3 种电压型号

<table class="telerik-reTable-2" style="width: 90%;">

<tbody>

<tr class="telerik-reTableOddRow-2">

<td>

额定功率/相位/电压

</td>

<td>

7.5千瓦/3相/380V-500V

</td>

<td>

3 Kw / 3 Phase / 200V-240V

</td>

<td>

3 千瓦 / 3 相 / 525V-600V

</td>

</tr>

<tr class="telerik-reTableEvenRow-2">

<td>

頻率

</td>

<td>

50Hz / 60Hz

</td>

<td>

50Hz / 60Hz

</td>

<td>

50Hz / 60Hz

</td>

</tr>

<tr class="telerik-reTableOddRow-2">

<td>

最大VFD速度

</td>

<td>

82Hz

</td>

<td>

82Hz

</td>

<td>

82Hz

</td>

</tr>

<tr class="telerik-reTableEvenRow-2">

<td>

VFD输入电流(连续) @ 441-500V

</td>

<td>

5.7 A

</td>

<td>

11.3 A

</td>

<td>

5.2 A

</td>

</tr>

<tr class="telerik-reTableOddRow-2">

<td>

VFD输入电流(间歇. @ 441-500V)

</td>

<td>

9.1 A

</td>

<td>

18.1 A

</td>

<td>

8.3 A

</td>

</tr>

<tr class="telerik-reTableEvenRow-2">

<td>

型式和类别 （仅适用于防爆配置。请注意：VFD不应该安装在危险区域内）。

</td>

<td>

II (2) G [EX e] [Ex d] [Ex n] II (2) D [Ex tb] [Ex tc]

</td>

<td>

II (2) G [EX e] [Ex d] [Ex n] II (2) D [Ex tb] [Ex tc]

</td>

<td>

II (2) G [EX e] [Ex d] [Ex n] II (2) D [Ex tb] [Ex tc]

</td>

</tr>

<tr class="telerik-reTableOddRow-2">

<td>

重量

</td>

<td>

31.5磅（14.3公斤）

</td>

<td>

31.5磅（14.3公斤）

</td>

<td>

31.5磅（14.3公斤）

</td>

</tr>

<tr class="telerik-reTableEvenRow-2">

<td>

尺寸

</td>

<td>

机箱尺寸类型：A5 高度：16.5 英寸（420 毫米）；宽度：9.5 英寸（242 毫米）；深度：9.10 英寸（231.3 毫米）

</td>

<td>

外壳尺寸类型：B1 高度：18.9 英寸（480 毫米）；宽度：9.5 英寸（242 毫米）；深度：10.20 英寸（260 毫米）

</td>

<td>

机箱尺寸类型：A5 高度：16.5 英寸（420 毫米）；宽度：9.5 英寸（242 毫米）；深度：9.10 英寸（231.3 毫米）

</td>

</tr>

</tbody>

</table>

流体部分服务套件。球阀、膜片、波纹管和O型圈	637559-XX(更多细节见下文)
泄压阀（PRV）维修包	67557-X(请参阅下面的详细信息)
曲轴箱服务套件	EP10-CSVX-00-A(请参阅下面的详细信息)
曲轴箱密封件服务套件	637561
机油和过滤器更换套件	637562
机油柱塞泵总成	67558

售后服务套件零件号	说明
637559-AA	球体 - Santoprene 膜片 - Santoprene
637559-TA	球体 - PTFE 隔膜 - Santoprene
637559-TT	球体 - PTFE 膜片 - PTFE
637559-ST	球体 - 316 SS 膜片 - PTFE
EP10-CSVA-00-A	曲轴箱 - 铝制空气帽
EP10-CSVS-00-A	曲轴箱 - 不锈钢空气盖
67557-1	PRV - 铝制
67557-2	PRV - 铸铁
67557-3	PRV - 不锈钢

连接驱动器的电机编码器电缆 3 米	67651-003
连接驱动器的电机编码器电缆 6 米	67651-006
连接驱动器的电机编码器电缆 9 米	67651-009（所有已完工设备的标准配置）
连接驱动器的电机编码器电缆 15 米	67651-015
连接驱动器的电机编码器电缆 50 米	67651-050
电机编码器电缆至驱动器 100 米	67651-100
泄漏检测传感器（普通危险品）	96270-2
ZENER Barrier Haz（2 件包装） - 需要数量：6 件	97414

profibus DP VI MCA 101，带涂层	130B1200	可选不锈钢背板套件 A5	130B3242
DEVICENET MCA 104, COATED	130B1202	可选不锈钢背板套件 B1	130B3434
可打开 MCA 105，有涂层	130B1205	VFD 丹佛斯键盘更换套件	38066254
以太网 IP MCA 121，涂层	130B1219
Profinet MCA 120，带涂层	130B1235
Modbus TCP MCA 122，带涂层	130B1296
Ethercat MCA 124，涂层	120B5646

普通值班编码器	67580
防爆编码器的尺寸	67576
危险工况编码器电缆安装套件	67577
